Фундаменты закладные опор освещения

ЗАКЛАДНЫЕ ДЕТАЛИ ФУНДАМЕНТА

Закладная деталь фундамента (ЗДФ) – это трубный либо анкерный металлический элемент, на который монтируются фланцевые опоры, мачты освещения, молниеотводы, флагштоки и прочие сооружения. Он передает нагрузку от металлоконструкции к фундаментному блоку и обеспечивает ее устойчивость.

Закладная деталь устанавливается в заранее подготовленный котлован и заливается бетоном. Снаружи остается только посадочное место, к которому непосредственно крепится опора или другая конструкция. Установка конструкций на ЗДФ допускается только после набора фундаментом требуемой прочности.

ЗДФ: НОРМЫ И ТРЕБОВАНИЯ

От ЗДФ зависит устойчивость и долговечность всей опоры, поэтому их качество и режим эксплуатации строго регламентируется нормативными актами. Например, при проектировании металлоконструкции обязательно учитывается климатический район, в котором она будет эксплуатироваться. Он определяется по ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры Климатических факторов для технических целей». От этого показателя может зависеть материал изготовления детали и способы его обработки. Так, использование закладных деталей фундамента производства OPORA ENGINEERING допускается во II4-II11 климатических районах, что соответствует умеренному, теплому и жаркому климату. А вот в климатических районах I4-II3 использование ЗДФ возможно, но должно быть обосновано потребностями проекта и согласовано с изготовителем.

Свод правил СП 20.13330.2011 «Нагрузки и воздействия» определяет ветровые районы и параметры расчета ветровой нагрузки на конструкцию. Закладные детали OPORA ENGINEERING можно применять во всех ветровых районах (с I по VII). А в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» указаны степени агрессивного воздействия различных сред на конструкцию. ЗДФ бренда подходят для установки в местах со слабоагрессивной степенью воздействия внешней среды.

ЗАКЛАДНЫЕ ЭЛЕМЕНТЫ ОТ OPORA ENGINEERING

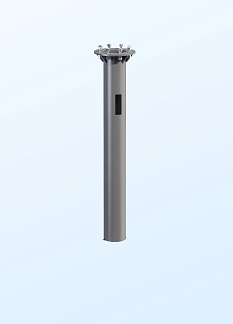

Закладная деталь фундамента (ЗДФ) представляет собой трубу, на верхнем краю которой размещен квадратный или круглый фланец. В подземной части ЗДФ может располагаться окно для подземного подвода кабеля. Параметры закладной детали определяются исходя из конфигурации выбранной опоры или другой конструкции. Для защиты от коррозии все поверхности ЗДФ, выступающие из фундамента, покрываются битумной мастикой.

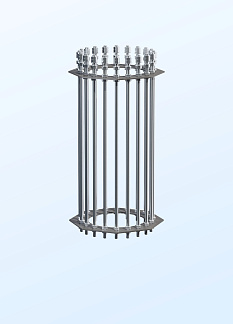

Анкерная закладная деталь фундамента (АЗДФ) – это набор шпилек или анкерных болтов, которые фиксируются параллельно друг другу и образуют крепление для опоры. Их количество (4-36 шт.) зависит от конфигурации выбранной опоры или другой конструкции. Для защиты от коррозии части АЗДФ, выступающие из фундамента, покрываются слоем цинка с последующим хроматированием методом электрохимического цинкования.

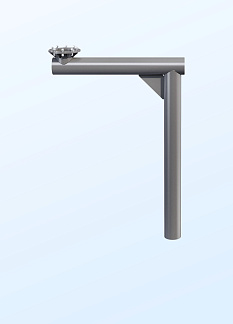

Консоль – особый вид крепления, который обеспечивает горизонтальное смещение (вылет) оси устанавливаемой конструкции относительно оси закладного элемента. Изготавливается в двух исполнениях: прямая консоль имеет на обоих концах фланцы нужной конфигурации, один из которых крепится к закладному элементу, а на другой монтируется опора. Г-образная консоль имеет несущую часть для установки в фундаментный блок и вынесенный по горизонтали узел крепления для установки опоры. Для защиты от коррозии все поверхности ЗДФ, выступающие из фундамента, покрываются битумной мастикой.

ПОЧЕМУ OPORA ENGINEERING?

Металлоконструкции OPORA ENGINEERING – это гарантированно надежная, прочная и долговечная продукция, которая производится без использования вторичных материалов. Все закладные элементы мы изготавливаем из высококачественного металлопроката с учетом всех параметров эксплуатации и в строгом соответствии с российскими и международными стандартами. Для каждого проекта выполняется индивидуальный расчет нагрузок на конструкцию.

Мы работаем не только с типовыми решениями. Широкий спектр различных возможностей и компетенций, включая собственное конструкторское бюро и отдел дизайна, позволяет нам создавать металлоконструкции по персональным параметрам заказчика и успешно применять их.

Для получения более подробной информации и оформления заказа обратитесь к нашим менеджерам.
