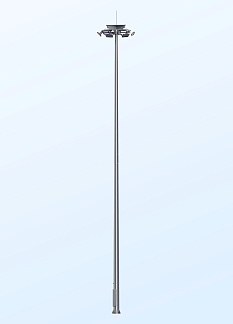

Состоит из оголовка и спускаемой рамы диаметром от 1 до 2,4 м, предназначенной для размещения прожекторов, огней ЗОМ и блоков ПРА
Предусмотрен механизм жёсткой фиксации рамы в рабочем положении
Геометрические характеристики рамы рассчитываются в зависимости от количества устанавливаемого оборудования и его ориентации
Для обеспечения спуска рамы используется лебёдка грузоподъёмностью от 250 до 800 кг (установленная в нижней части ствола). Грузоподъёмность лебёдки определяется при проектировании
Ствол мачты оборудован стационарной площадкой для доступа к короне и монтажа дополнительного оборудования. Подъем к площадке осуществляется по расположенным на стволе мачты лестницам, огороженным решёткой безопасности. Высота стационарной площадки оговаривается при заказе
Дополнительные площадки – под заказ
Установка осуществляется на железобетонные фундаменты с анкерными закладными деталями (АЗДФ)
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации
Для монтажа и последующей эксплуатации мачт необходимы монтажный и эксплуатационный комплекты (поставляются отдельно)
! Условия эксплуатации:
• Климатические районы – II4...II11 по ГОСТ 16350
• Ветровые районы – с I по VII по СП 20.13330.2011
• Внешняя среда – слабоагрессивная, по СНиП 2.03.11

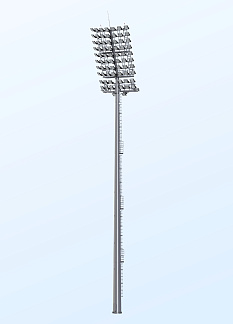

! Мачты МГФ-СР-М представляют собой металлические конструкции, состоящие из ствола, расположенной в его верхней части короны с мобильной рамой и стационарной площадки обслуживания
! Не требуют специальной техники для обслуживания установленного на них оборудования
|
Тип мачты |
Н |
h1 |
h2 |
h3 |
Z * |
M max ** |
|
1 |
16–25 |
5–12 |
1–5 |
1.5–2 |
4–8 |
150 |
|
2 |
16–25 |
5–12 |
1–8 |
1.5–2 |
4–12 |
250 |
|
3 |
20–40 |
5–18 |
1–5 |
1.5–2 |
4–8 |
150 |
|
4 |
20–40 |
5–18 |
1–8 |
1.5–2 |
4–12 |
250 |
Примечания к параметрам:
Н — общая высота мачты до уровня рабочего положения ОП, м
h1 — высота до пола площадки обслуживания, м
h2 — высота молниепремника относительно рабочего уровня установки ОП, м
h3 — высота спускаемой рамы короны относительно пола площадки при обслуживании ОП
Z – количество осветительных приборов, шт
M max – масса оборудования, кг
* Указано ориентировочно, по запросу возможны другие варианты, в том числе и установка прочего оборудования (ЗОМов, антенн и т.п.)
** Максимальная масса оборудования, размещаемого на площадке обслуживания
